扩展：IP透传（IP Passthrough）的几种方案

引言：在现代网络架构中，负载均衡是保障系统高可用性和性能的关键组件。然而，在负载均衡的默认工作模式下，后端服务器接收到的请求源IP地址通常是负载均衡器的IP地址，而非客户端的真实IP地址，这种行为虽然简化了网络通信流程，但会对某些业务场景（如日志审计、安全防护、数据库连接管理等）造成不便。因此，源地址透传（Source IP Passthrough）成为负载均衡配置中的核心需求之一，这也凸显了 IP 透传的重要性，在某些场景中获取用户真实IP地址对安全策略和上游服务处理至关重要。

下面作者简单介绍一下，当下主流的几种IP透传方案：Proxy Protocol 协议、修改 IP 报文、DSR 方案。其中 Proxy Protocol 方案在 Nginx 作为四层反向代理时已经实践过了，接下来简单讲解修改 IP 报文和 DSR 方案的实现。

IP报文修改原理，修改 IP 报文中的源地址，以及修改路由规则，使其指向负载均衡器或客户端，若按此又细分为两种方案：

• • 方案1.由 Nginx 代理服务器 Nginx 用户态进程处理返回响应 (TProxy) （非常规方式），支持 TCP 和 UDP 协议。
• • 方案2.由 Upstream 上游服务器返回响应给 Nginx 代理服务器，由代理服务器内核直接转发给客户端，无需经过 Nginx 用户态进程处理。

IP报文修改：由 Nginx 返回响应 给客户端

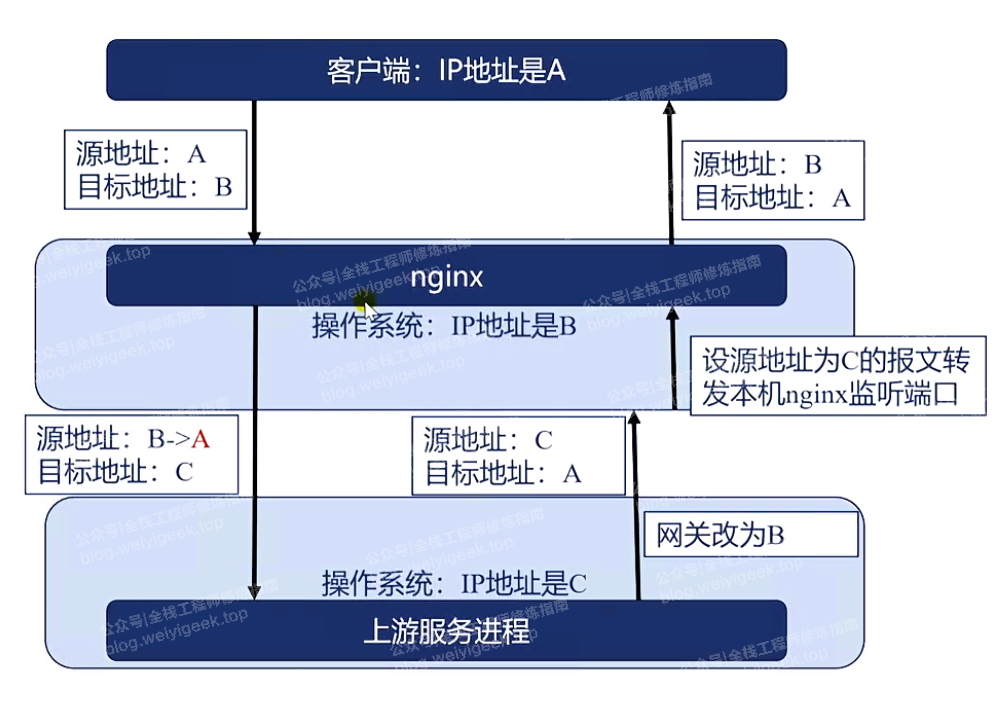

IP报文头部包含 source IP 和 destination IP，修改 source IP 为客户端真实IP（A），使上游服务可直接获取，处理完毕后在回程路径中，必须修改上游服务所在主机的路由规则，使其网关指向 Nginx 所在机器（B），通过 Nginx 转发响应给客户端。

步骤如下:

• • 客户端（A）发起请求，源地址为 A，目前地址为 B （Nginx 代理服务器）。
• • 经由 Nginx 修改 IP 报文，将源地址改为客户端真实IP（A），转发给上游服务。
• • 上游服务器接收 Nginx 代理服务器转发的数据包，从源地址中获取客户端真实IP（A）。
• • 处理完毕后，上游服务器将响应数据包发送给 Nginx 代理服务器，但是目标地址为 A，由于需要设置回程路由，此时需要将上游服务所在主机的路由规则修改为网关指向 Nginx 代理服务器（B），这样响应数据包才能正确返回给客户端。
• • Nginx 代理服务器接收到响应数据包，由于源地址为C的报文转发到本机 Nginx 监听端口，然后再其转发给客户端（A）。
• • 至此，整个 IP 透传过程完成。

简单配置如下：

• • Nginx 代理服务器配置：一是使用 proxy_bind 指令，二是调节 路由、iptables 规则，使其把上游接收到的响应，目标IP是客户端的IP的报文转发给 Nginx 的 80 端口。

# 1.使用bind指令配合transparent参数，绑定remote address实现透明代理。
vim conf/nginx.conf
proxy_bind $remote_addr transparent;

# 路由
ip rule add fwmark 1 lookup 100
ip route add local 0.0.0.0/0 dev lo table 100

# 防火墙
iptables -t mangle -A PREROUTING -p tcp -s 172.16.0.0/28 --sport 80 -j MARK --set-xmark 0x1/0xffffffff

• • 上游服务器配置：修改路由规则，使网关其指向 Nginx 代理服务器的 IP。

route del default gw 10.16.2.2 # 原网关IP
route add default gw  172.16.0.2 # Nginx代理服务器IP

IP报文修改：由 上游服务器 直接返回响应 给客户端

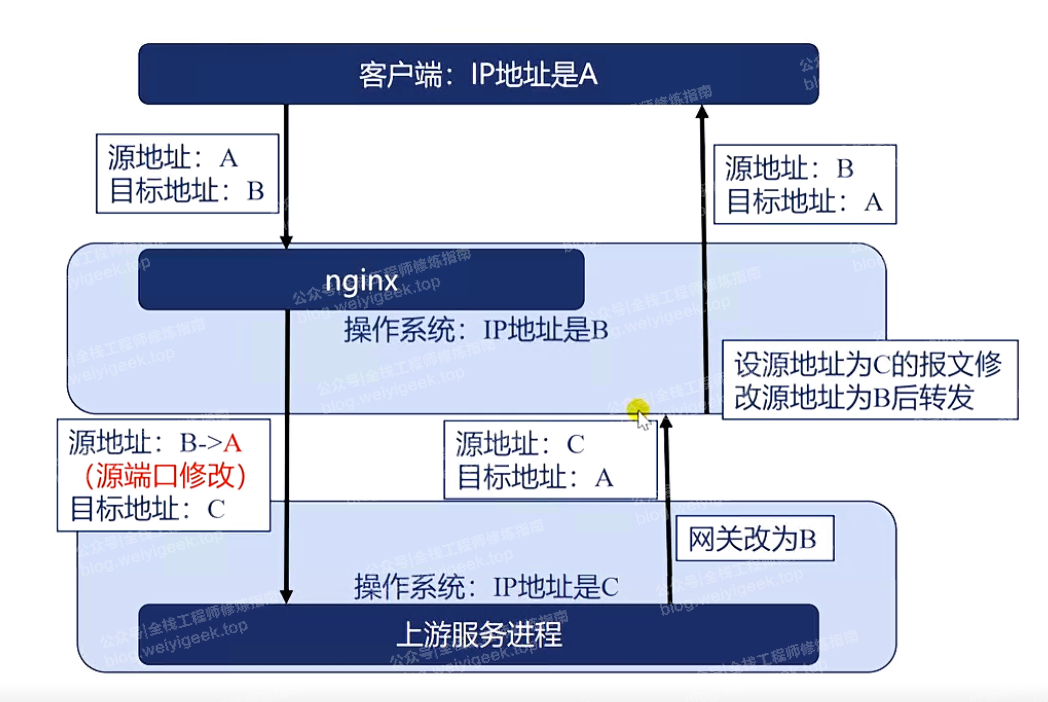

同样，IP报文头部包含 source IP 和 destination IP，在 Nginx 代理服务器中修改 source IP 为客户端真实IP（A），使上游服务可直接获取到客户端真实IP（A），处理完毕后，上游服务器将网关指向B，从而将目标地址设置 A 的响应数据包，由于上游服务器不具备连接外网能力，此时返回给 Nginx 代理服务器主机上，不同于第一种方案，此处不经过 Nginx 用户态进程处理，而由内核根据配置 iptables 规则进行转发，在 netfilter OUTPUT 链中直接转发报文至A，以转发 udp 四层数据包给客户端为例：

iptables -t mangle -A OUTPUT -p udp --sport 53 -j TPROXY --on-port=53 --taddr=0.0.0.0

DSR 方案

实际上 DSR 方案与 IP 报文修改类似，但略有不同。DSR（Direct Server Return）是一种负载均衡技术，它允许上游服务器直接将响应数据包发送回客户端，而无需通过 Nginx 代理服务器。在这种模式下，Nginx 主要负责接收请求并将其转发给上游服务器，但不直接参与响应的转发。

DSR 方案的核心在于上游服务可直连客户端（有公网IP），Nginx 在转发请求给上游服务器时，会将目标地址设置为客户端的真实 IP（A），而不是 Nginx 的监听 IP。这样，当上游服务器处理完请求并准备返回响应时，它会将数据包直接发送回原始的客户端，但是回包时仍需将source IP改回B（Nginx地址），否则后续请求可能绕过NGX，从而导致负载均衡失效。

但是此种方法存在一定的缺陷，一是 NGX 无法监控上游服务是否正常返回响应，二是当响应不经过NGX，则无法检测上游异常，影响健康检查与故障转移，导致负载均衡策略受限，难以实施动态权重调整或熔断机制。

好了，这里我们简单的了解了 Nginx 作为四层反向代理的几种 IP 透传方案，但是由于作者的场景有限，且一般情况下很少遇到在四层反向代理中需要使用非 Proxy_Protocol 协议透传 IP 的场景，因此并未深入实践，等后续作者遇到此类场景时，再做进一步实践吧。

至此，我们本章学习 stream 四层反向代理的相关知识，对比前面学习的 HTTP 反向代理，我们发现 Nginx 作为四层反向代理同样强大。在处理TCP和UDP协议时，Nginx提供了灵活的配置选项，如负载均衡、会话管理、健康检查等，当下Nginx 不仅适用于普通Web服务，更在现代微服务体系中承担关键角色，深入掌握其四层代理与IP透传能力，有助于构建高性能、高可靠的服务网关。
