从2005年第一次抱着光纤熔接机爬弱电井，到现在天天跟100G/400G光模块较劲，踩过的光纤坑能绕地球三圈。今天借着午休时间，给大家系统捋一捋“光纤到底有哪几种、接口长啥样、芯数怎么选”，争取让你们看完这篇，就敢自己下光纤跳线单了。

废话不多说，直接上干货！

光纤从大的分类就两大类：单模（Single Mode）和多模（Multi Mode）。

一句话记住区别：

• 单模 = 一根芯里只跑一道光，跑得远、跑得快、贵。
• 多模 = 一根芯里跑几百道光，跑得近、便宜、衰减大。

再往下细分，目前市面上常见的就这几种：

1. 单模光纤（黄色外皮）

• G.652D：最最最常见的，城域网、骨干网主力，零色散点在1310nm。
• G.657A1/A2：可弯曲单模，弯曲半径能到7.5mm甚至5mm，家装/机房跳线必备。
• G.654：海上光缆专用，低衰减，基本不会有人在机房碰到。
• G.655：老的非零色散位移光纤，现在基本被G.652D干翻了。

2. 多模光纤（橙色/水绿色外皮）

• OM1（62.5/125μm）：古老的，基本淘汰。
• OM2（50/125μm）：还能见，10G以内还能凑合。
• OM3（水绿）：万兆主力，支持10G 300米，25G/40G/100G SR4能跑到100米。
• OM4（水绿/紫色）：万兆550米，100G SR4能到150米。
• OM5（青柠绿）：宽带多模，支持SWDM短波分复用，100G能到150米，400G能到100米，目前还在烧钱阶段。

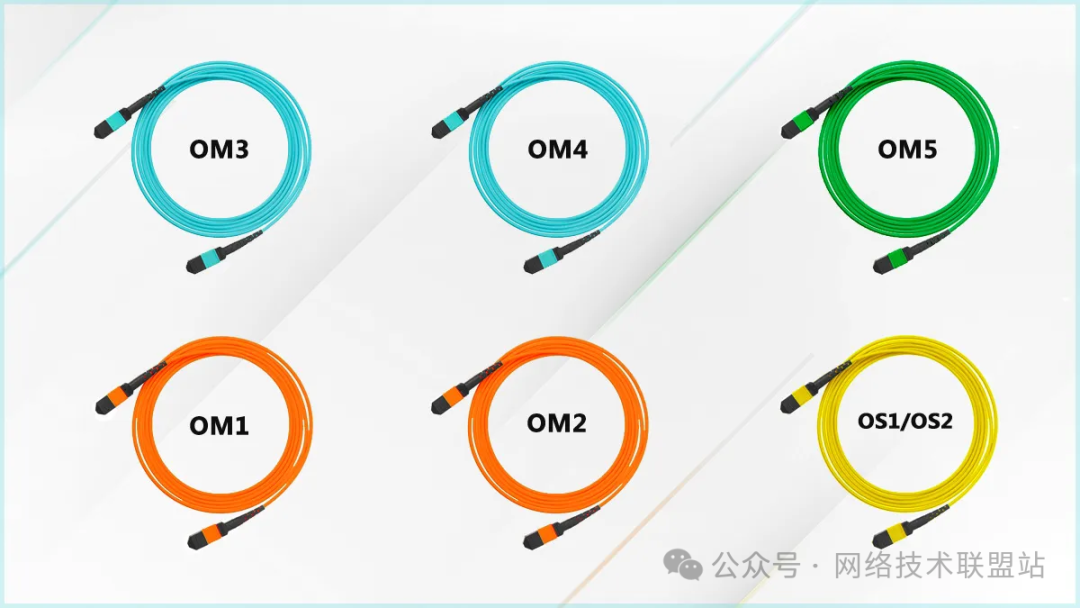

记住颜色口诀：

黄单模，橙OM1/2，水绿OM3/4，青柠檬绿OM5，紫色一般也是OM4。

光纤接口长啥样？

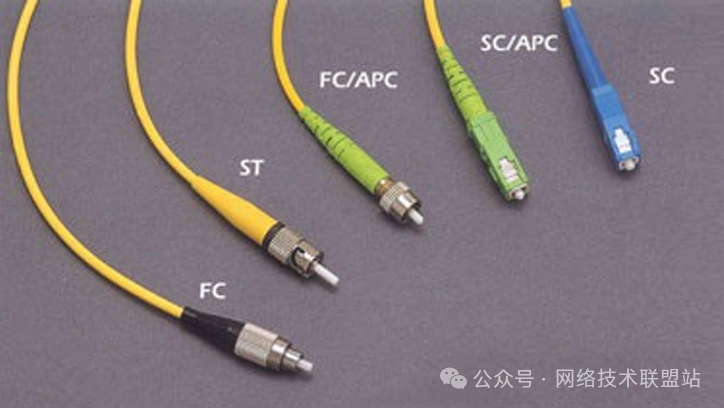

光纤接口（光连接器）种类多到丧心病狂，我只讲我们日常90%会碰到的：

1. LC：小方口，卡扣式，当前绝对主力！
   100G/200G/400G光模块几乎全都是LC（双芯），跳线也全是LC。

2. SC：大方口，按压式，老机房常见，现在逐渐被LC取代。

3. MPO/MTP（也叫MTP）：
   一排8/12/24芯的矩形大口，100G SR4、400G SR8、800G全靠它。
   注意：MPO有Key Up和Key Down之分，还有A/B/C极性，买错了直接黑人抬棺。

4. FC：圆形带螺纹，老仪表、老光传输设备还在用。

5. ST：圆形卡口式，十年前机房常见，现在基本绝迹。

6. E2000：圆形带防尘盖，欧洲常见，国内少。

7. SN/MDC/CS：最新一代超高密度连接器，800G时代开始冒头，暂时不用慌。

日常口诀：

• 机房跳线99%是LC
• 骨干/跨楼栋用SC或LC
• 400G/800G服务器上行必须认MPO

芯数怎么选？

光纤芯数没有最对，只有最贵。常见芯数和场景：

• 2芯：最最最常见，单根光纤双向传输（一发一收），99%的水平、机房跳线都是2芯。

• 4芯：两根光纤做双向冗余，或者100G SR4早期用4芯并行（现在基本淘汰）。

• 8芯：100G SR4/PSM4标准用8芯（4发4收。

• 12芯：MPO主干常见，便宜好布线，实际用8芯，剩下4芯备用。

• 24芯：400G SR8用24芯（16发8收+8备用），或者主干大芯数预留。

• 48/72/96/144芯：大楼间主干、数据中心主干，土豪专属。

我2017年给某互联网公司布机房，贪便宜全用了12芯MPO，结果2021年上400G SR8，发现24芯都不够用，最后又花了300万重新布24芯主干，血亏。

真实场景怎么选？

场景1：普通企业机房
→ 水平/柜内跳线：G.657A2 + LC-LC 2芯单模跳线（3米、5米）
→ 柜间互联：OM4 LC-LC 2芯
→ 跨楼层：室外铠装单模 6-12芯（防鼠咬）

场景2：10G/25G服务器接入
→ 机柜内全用OM4 LC-LC 2芯
→ 距离<100米直接多模，>100米必须单模+LR光模块

场景3：100G服务器/交换机
→ 机柜内：100G SR4 + OM4 8芯MPO跳线（Type B极性）
→ 超过100米：100G LR4/PSM4 + 单模2芯LC跳线

场景4：400G时代（正在暴打我们）
→ 400G SR8 → OM5 24芯MPO
→ 400G DR4 → 单模8芯MPO（其实用12芯也行）
→ 400G FR4/LR4 → 单模2芯LC（最省钱）

场景5：800G（已经在路上）
→ 800G SR8 → 24芯MPO
→ 800G DR8 → 单模16芯MPO
→ 即将量产的SN连接器能把密度再翻倍

我踩过的几个巨坑，送给你们

1. 买跳线千万别贪便宜！便宜跳线衰减能到1.5dB，贵的0.3dB，100G直接起不起来。
2. MPO极性搞错直接黑屏！我有次通宵排查，结果发现施工队把Type A和Type B接反了。
3. 光纤弯折半径别小于15mm！我见过有人把单模跳线像网线一样绑成死结，光直接断了。
4. 别把多模当单模用！我见过有人拿OM4跳线接100G LR4模块，插上没反应，差点把模块烧了。
5. 尾纤和跳线别混用！尾纤是1.5-2米带裸纤，跳线两头都是接头。

最后送大家一张超级口诀表

颜色：黄=单模，橙=OM1/2，水绿=OM3/4，柠檬绿=OM5
接口：LC（小方）> SC（大方）> MPO（多芯）
芯数：2芯日常，8/12芯100G，24芯400G
距离：≤300m多模，>300m必须单模
模块：SR/LR/BIDI/ER/ZR决定用多模还是单模
跳线：机房OM4 LC-LC 3米/5米常备100条起步

光纤这东西，看起来简单，其实坑多到你怀疑人生。但只要记住“颜色-芯数-接口-距离”这四个维度，基本不会翻车。

下次采购光纤跳线、光模块、尾纤的时候，别再问我“随便买就行了吧”……

直接把这篇文章甩给采购和施工队，让他们自己头疼去！

​
