网线命名规则

一条网线的名称，通常由以下信息组成：

1. 类别（Cat：Category）

代表性能等级，用于划分带宽、传输速率和适用场景。常见有：

• • Cat5
• • Cat5e（超五类）
• • Cat6（六类）
• • Cat6A（增强六类）
• • Cat7（七类）
• • Cat7A（增强七类）
• • Cat8（八类）

2. 屏蔽方式

例如：

• • UTP（无屏蔽）
• • FTP（单层铝箔屏蔽）
• • SFTP（编织+铝箔）
• • F/UTP、U/FTP（ISO 新命名体系）

3. 导体材质

网线的灵魂，不同材料性能天差地别：

• • OFC 全铜（无氧铜、有氧铜）
• • CCA 镀铝铜（便宜但性能差）
• • CCS 镀钢铜（属于“假货”级别）
• • 杂铜（不可控，稳定性差）

4. 线芯结构

两种：

• • 单股（Solid）：硬，适合墙内布线
• • 多股（Stranded）：软，适合做跳线

你拿起一条网线，只要能看懂以上 4 个维度，就能快速判断它的性能等级与使用场景。

按“类别”划分

这是最主流的分类方式，也是现场最容易遇到的问题之一，例如：

“我们要上万兆交换机，需要换成 Cat6A 吗？”

“七类网线到底是不是智商税？”

1. 超五类（Cat5e）

• • 带宽：100MHz
• • 实测可支持：1Gbps
• • 常见用途：家用宽带、普通办公室
• • 是否够用：对普通家庭而言完全够用

虽然 Cat5e 已经很“老”，但它依旧占据大量市场。原因很简单：

成本低 + 效果稳定 + 支持千兆

但不适合万兆，因为带宽太低。

2. 六类（Cat6）

• • 带宽：250MHz
• • 最大速率：1Gbps
• • 10G 最长距离：55 米以内可实现，受干扰影响大

如果你在公司环境中做综合布线，Cat6 是最低合理标准。

比超五类贵不了多少，但综合性能提升明显。

3. 增强六类（Cat6A）

• • 带宽：500MHz
• • 传输速率：10Gbps
• • 10G 可达距离：100 米稳定可靠
• • 当前企业 10G 的主力

如果你只想一句话判断：

做万兆，以 Cat6A 为主，别纠结。

无论预算、性能、兼容性，Cat6A 都是最佳平衡点。

4. 七类（Cat7）

• • 带宽：600MHz
• • 实测可达：10G
• • 标准接口：GG45 / TERA（非 RJ45）
• • 屏蔽要求：必须屏蔽

听上去强得离谱，但问题是：

• • RJ45 不支持七类全部性能
• • 设备端口很少
• • 成本高
• • 施工难度高

因此很多工程师普遍认为：七类不如 Cat6A 实用。

5. 增强七类（Cat7A）

• • 带宽：1000MHz
• • 性能继续提升
• • 市场极小

一般用于军工、广播级传输场景，不适合常规企业布线。

6. 八类（Cat8）

• • 带宽：2000MHz
• • 最高速度：40Gbps
• • 距离：仅 30 米以内

适合用在：

• • 数据中心 Top-of-Rack 架构
• • 高速 ToR <-> Server
• • 高密度应用

不适合家庭或办公环境。

按“屏蔽方式”划分

屏蔽决定了网线的“抗干扰能力”。

尤其在电机房、强电并行、无线 AP 密集、数据中心这类场景。

1. UTP：无屏蔽

• • 成本低
• • 易于施工
• • 散热好
• • 适合大部分场景

如果没有强干扰，选择 UTP 没问题。

2. FTP：单层铝箔屏蔽

每对双绞线外有一层铝箔。

优点：抗 EMI 干扰能力提升

缺点：施工要接地

适合：

• • 靠近电力线
• • 工厂环境
• • 无线 AP 密集区域

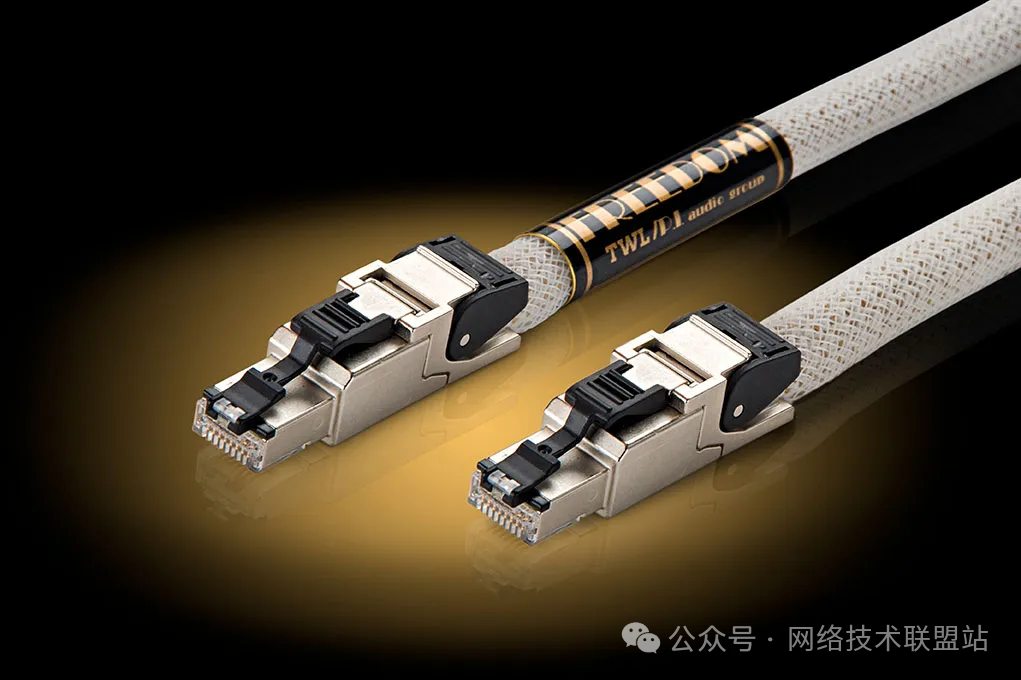

3. SFTP：编织 + 铝箔（双层）

结构最复杂，抗干扰能力最强。

通常用于：

• • 机房
• • 医疗设备环境
• • 高电磁噪声区域

但：

• • 要求接地
• • 价格更高
• • 施工复杂

4. ISO 新命名体系（更精细）

例如：

• • U/UTP
• • F/UTP
• • U/FTP
• • SF/UTP

格式为：

外层屏蔽 / 内层屏蔽

例如 U/FTP = 外层无屏蔽 + 内层每对线有铝箔。

U/FTP 在六类、六类 A 中最常见，综合性能好。

按“铜材质”划分

这是最容易翻车的一类。

1. 全铜（OFC / BC）

特点：

• • 电阻低
• • 稳定性强
• • 支持 PoE、PoE+、PoE++
• • 长距离衰减小

如果是工程项目，一定要买全铜。

2. CCA（Copper-Clad Aluminum，镀铝铜）

特点：

• • 成本低
• • 电阻高
• • 不适合 PoE
• • 远距离衰减明显

作为网络工程师：

CCA 只适合“临时工程”，不适合正式布线。

3. CCS（镀铜钢）——完全不推荐

特点：

• • 电阻巨大
• • 传输不稳定
• • PoE 风险大（发热、甚至起火）

如果网线比正常重，就是 CCS。

4. 杂铜——不可控风险

根据回收铜比例不同，性能随机。

不建议任何正式项目使用。

按“用途”划分

不同用途需要不同结构。

1. 水平线（Horizontal Cable）

墙内布线、综合布线主力

特点：单股铜芯

要求：耐拉、抗干扰、支持长距离

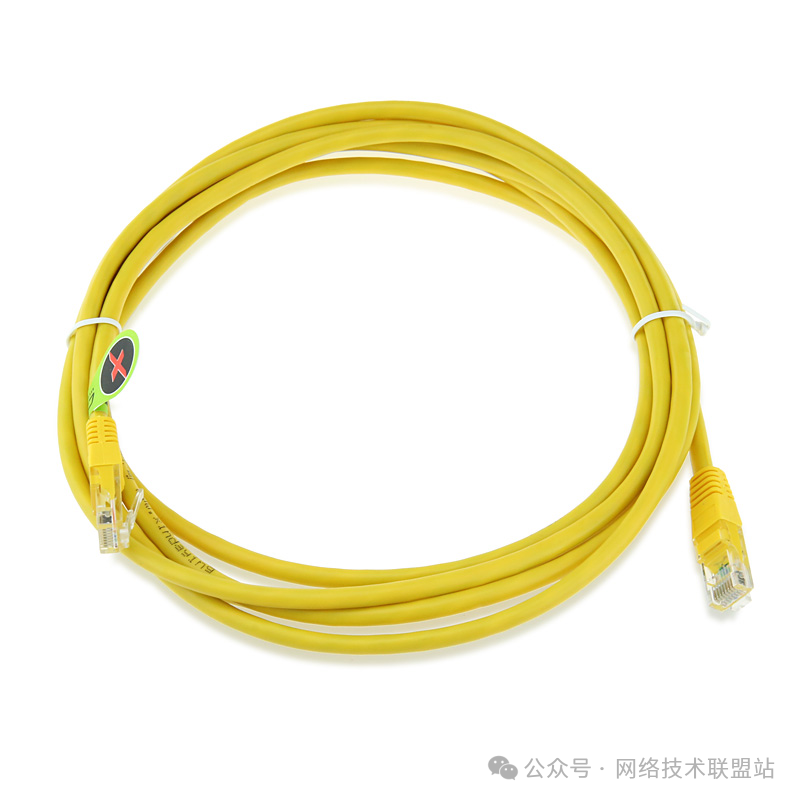

2. 跳线（Patch Cord）

连接交换机、电脑、AP 的网线

特点：多股软芯

优点：柔软、抗弯折

长度一般为 0.5 ～ 3 米

3. 扁线（Flat Cable）

结构弱，抗干扰差

不建议用于工程布线

但家庭布线空间有限时可临时使用

4. 室外防水线（Direct Burial）

带 PE 外护套，可埋地

部分结构还带钢丝防鼠咬

按“传输方式”划分

1. 双绞线（Twisted Pair）

是我们常说的“网线”主角。

2. 同轴线（Coaxial）

属于老式网络结构，现在主要用于：

• • 有线电视
• • 视频监控 AHD/CVI/TVI
• • 部分射频传输

网络工程中已极少使用。

3. 光铜混合线（Composite Cable）

光纤 + 铜线组合

适用于：

• • 长距离 + PoE 供电场景
• • 电梯监控
• • 室外 AP

解决了：光纤传数据、铜线供电的痛点。

一句话总结全篇：

网络世界再复杂，一条合规、全铜、Cat6A 的网线，大部分场景都能轻松应付。
